Λεπτομέρειες:
|
Πρότυπος αριθμός: | ETHB | Αριθμός διεπαφών: | 8 |
---|---|---|---|
Τυπική ισχύς (W): | 20W | Οπτικές ενότητες: | Οπτικές/ηλεκτρικές ενότητες SFP Γερμανία |
Σειρά προϊόντων: | MA5608T | Περιβαλλοντική θερμοκρασία: | Μακροχρόνιοι όροι: 0 °C σε 45 (32°F σε 113°F) σύντομους όρους °C: -5 °C σε 55 °C (23°F σε 131°F) |
Τύπος: | Πίνακας μετάδοσης οπτικής ίνας | Εξουσιοδότηση: | 1 έτος |
Υψηλό φως: | Πίνακας διανομής ETHB Gigabit,HuaWei MA5608T,H801ETHB οπτικός πίνακας διεπαφών |

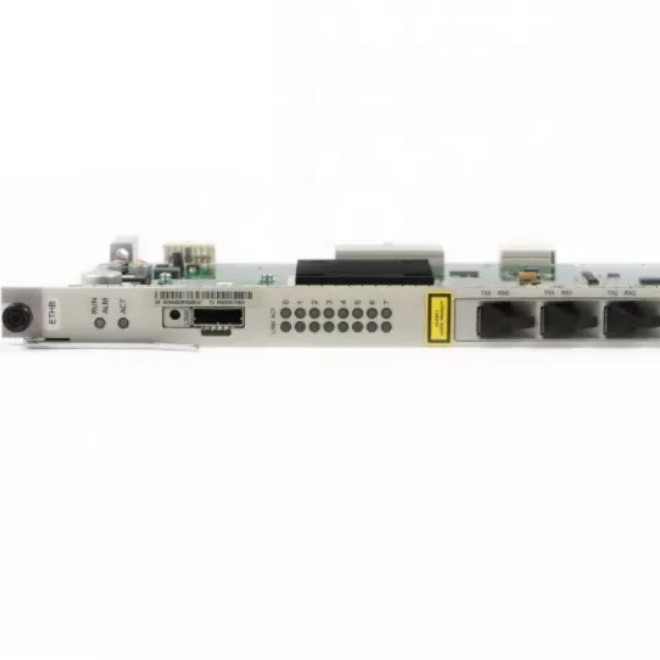

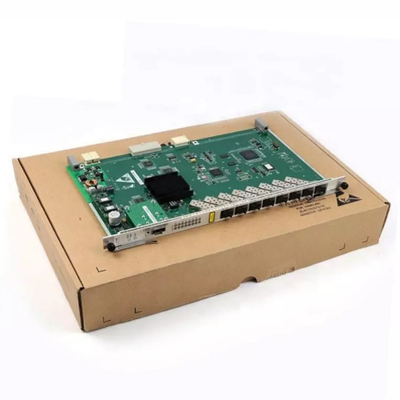

Πίνακας διανομής ETHB 8 οπτικός πίνακας H801ETHB HuaWei MA5608T Gigabit διεπαφών υπηρεσιών της Γερμανίας Ethernet λιμένων
Προδιαγραφές πινάκων πρόσβασης υπηρεσιών Ethernet
Προδιαγραφή | H801ETHA | H801ETHB |
Αριθμός διεπαφών | 8 | 8 |
Οπτικές ενότητες | Οπτικοί πομποδέκτες SFP Γερμανία | Οπτικές/ηλεκτρικές ενότητες SFP Γερμανία |
Απότομο πέσιμο Ethernet | √ | √ |
Ethernet προς τα πάνω | × | √ |
Μόνος-ανταλλαγή μέσα στον πίνακα (διασύνδεση μεταξύ των προς τα πάνω λιμένων κατά τη δράση ως προς τα πάνω πίνακας) | × | √ |
Εσωτερικός πολυμερισμός | × | √ |
Πολυμερισμός διαγώνιος-πιάτων | × | √ |
Πρόσβαση χρηστών και διαχείριση χρηστών | × | × |
Ενιαία κατανάλωση ισχύος πινάκων και μήκος πλαισίων
Όνομα καπλαμάδων | Κατανάλωση ισχύος | Μήκος πλαισίων |
Πίνακας πρόσβασης υπηρεσιών Ethernet | ||
H801ETHB |
ΣΤΑΤΙΚΟΣ: 20W : 21W |
2052 ψηφιολέξεις, που αυξάνονται σε 9216 ψηφιολέξεις μετά από την τεράστια λειτουργία πλαισίων επιτρέπονται |
Ισχύστε
* ΥΠΟΣΤΗΡΊΞΕΙΣ ETHERNET ΠΟΥ ΠΈΦΤΟΥΝ ΑΠΌΤΟΜΑ ΚΑΙ ETHERNET HW H801ETHB ΠΡΟΣ ΤΑ ΠΆΝΩ.
* Ο ΕΝΙΑΊΟΣ ΠΊΝΑΚΑΣ HW H801ETHB ΧΡΗΣΙΜΟΠΟΙΕΊΤΑΙ ΣΥΝΉΘΩΣ ΓΙΑ ΤΟ ΑΠΌΤΟΜΟ ΠΈΣΙΜΟ ETHERNET.
* Το σενάριο εφαρμογής απότομου πεσίματος HW H801ETHB όταν ο κύριος πίνακας ελέγχου και ο πίνακας GIU είναι ανεπαρκείς, ο ενιαίος πίνακας HW H801ETHB μπορεί να χρησιμοποιηθεί για Ethernet προς τα πάνω.
Αρχή
* Οι λειτουργίες κάθε ενότητας HW H801ETHB είναι οι ακόλουθες:
1. Η ενότητα ελέγχου ολοκληρώνει τη φόρτωση λογισμικού του ενιαίου πίνακα, το διοικητικό έλεγχο της λειτουργίας, και την ανάγνωση των σημάτων όπως ο αριθμός αυλακώσεων, ο αριθμός έκδοσης και ο αριθμός τύπων πινάκων.
2. Η ενότητα διεπαφών παρέχει 8 διεπαφές Γερμανίας στο εξωτερικό.
3. Η ενότητα διακοπτών πραγματοποιεί τις λειτουργίες της διανομής φορτίων και της προστασίας πλεονασμού μέσω της συνάθροισης διαγώνιος-πινάκων.
4. Η ενότητα δύναμης προβλέπει την εξουσία εργασίας για κάθε λειτουργική ενότητα στον πίνακα.
5. Η ενότητα ρολογιών παρέχει το λειτουργώντας ρολόι για κάθε λειτουργική ενότητα στον πίνακα.
* Η επιχειρησιακή διαδικασία HW H801ETHB είναι η ακόλουθη:
1. Στην προς τα πάνω κατεύθυνση, το στοιχείο υπηρεσιών συνδέεται με την ενότητα διακοπτών από τον κύριο πίνακα ελέγχου μέσω του backplane συνδετήρα, και η ενότητα διακοπτών ολοκληρώνει την ανταλλαγή καλώδιο-ταχύτητας των πακέτων Ethernet, που πραγματοποιεί την υπηρεσία πέφτοντας απότομα και προς τα πάνω.
2. Στην προς τα κάτω κατεύθυνση, το στοιχείο υπηρεσιών συνδέεται με τον κύριο πίνακα ελέγχου από backplane μετά από τα περάσματα διεπαφών Γερμανίας μέσω της ενότητας διακοπτών.
Διεπαφή επιτροπής
κατηγορία καπλαμάδων | Όνομα καπλαμάδων | Οπτικός πομποδέκτης της Γερμανίας - διπλή ίνα ενιαίων καναλιών αμφίδρομη | Οπτικός πομποδέκτης της Γερμανίας - απλού διαύλου ενιαίος-ίνα αμφίδρομη | Οπτικός πομποδέκτης της Γερμανίας - δύο καναλιών ενιαία ίνα αμφίδρομη | Ενότητες της Γερμανίας IPL - διπλή ίνα ενιαίων καναλιών αμφίδρομη | Ηλεκτρικές ενότητες της Γερμανίας |
Πίνακας πρόσβασης υπηρεσιών Ethernet | ETHA | √ | × | × | × | × |
ETHB | √ | √ | × | √ | √ |
Φως
Οδηγημένος | Το όνομα οδηγημένη | Οδηγημένη θέση | Περιγραφή θέσης |
ΤΡΕΞΙΜΟ ALM | Θέση που οδηγείται λειτουργική | Λάμποντας κόκκινο | ΤΟ APP ΣΤΆΔΙΟ ΞΕΚΙΝΉΜΑΤΟΣ ΚΑΤΆ ΤΗ ΔΙΆΡΚΕΙΑ ΤΗΣ ΔΙΑΔΙΚΑΣΊΑΣ ΞΕΚΙΝΉΜΑΤΟΣ ΚΑΠΛΑΜΆΔΩΝ |
Λάμψη πράσινη (περίοδος 0.25s) | Το στάδιο της επικοινωνίας με τον κύριο πίνακα ελέγχου κατά τη διάρκεια της διαδικασίας ξεκινήματος του ενιαίου πίνακα | ||
Λάμψη πράσινη (κύκλος 1s) | Ο καπλαμάς λειτουργεί κανονικά | ||
Το κόκκινο είναι στερεό | Αποτυχία καπλαμάδων | ||
ΝΟΜΟΣ | Αρχικά και εφεδρικά leds | Πράσινος είναι στερεός | Δεν αντιπροσωπεύει οποιαδήποτε έννοια |
ΣΥΝΔΕΣΗ | Δείκτης θέσης συνδέσεων | Πράσινος φωτεινός | Ο λιμένας εγκαθιστά μια σύνδεση |
Εξαφανίστε | Ο λιμένας δεν συνδέεται | ||
ΝΟΜΟΣ | Θέση στοιχείων που οδηγείται | Κίτρινη λάμψη | Υπάρχει μεταφορά δεδομένων |
Εξαφανίστε | Καμία μεταφορά δεδομένων |
FAQ
1. ποιος είναι ο τρόπος να πληρώσει;
Υποστηρίζουμε T/T, WESTERN UNION, Paypal
2.What είναι η ναυτιλία σας τρόπος;
Ψωνισμένος από τη θάλασσα αέρα σαφή
3. Ποιο είναι το προϊόν που χρησιμοποιείται για τη συσκευασία;
Χρησιμοποιούμε πάντα catron, εκτός αν έχετε τις διαφορετικές ανάγκες συσκευασίας
Η υπηρεσία μας
1. Ο αυστηρός ποιοτικός έλεγχος πραγματοποιείται σε κάθε σύνδεση από την προμήθεια πρώτης ύλης, επεξεργασία, που εξετάζει στη συσκευασία.
2. Η απόδειξη ή ο λογαριασμός της φόρτωσης θα παρασχεθεί εγκαίρως για την καταδίωξη.
3. 12 μήνες εξουσιοδότησης.
