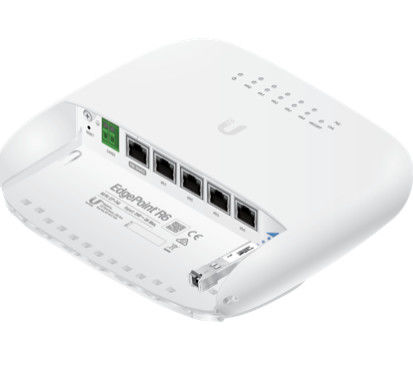

UBNT EdgePoint EP-R6 για πολλές χρήσεις 5 σημείο εισόδου υποστηρίξεων 24V δρομολογητών λιμένων συνδεμένο με καλώδιο Gigabit

Απαιτήσεις εγκατάστασης

• Κατσαβίδι Phillips
• γαλλικό κλειδί υποδοχών 7 χιλ.
• Επίγειο καλώδιο – ελάχιστο 10AWG (5 χιλ.2)καιμέγιστομήκος: 1μ. Σανπροφύλαξηασφάλειας, άλεσετοEdgePointσε ένανστηριγμένοιστό, ένανπόλο, ένανπύργο, ήνα στηρίξειτοφραγμό.
• Η προστατευμένη κατηγορία 5 (ή ανωτέρω) τηλεγράφηση πρέπει να χρησιμοποιηθεί για όλες τις συνδεμένες με καλώδιο συνδέσεις Ethernet και πρέπει να στηριχτεί μέσω του εδάφους εναλλασσόμενου ρεύματος του σημείου εισόδου.

  Συστήνουμε ότι προστατεύετε τα δίκτυά σας από τα επιβλαβή υπαίθρια περιβάλλοντα και τα καταστρεπτικά γεγονότα ESD με τον βιομηχανικός-βαθμό, προστατευμένο καλώδιο Ethernet από Ubiquiti.

Επιλογές δύναμης

Είτε η VDC εισαγωγή είτε η εισαγωγή σημείου εισόδου χρησιμοποιείται οποιαδήποτε στιγμή. Εάν και οι δύο τύποι εισαγωγής συνδέονται, μόνο ο τύπος εισαγωγής με την υψηλότερη τάση θα χρησιμοποιηθεί άλλος μπορεί να χρησιμοποιηθεί ως στήριγμα. Οποιεσδήποτε από τις επιλογές εισαγωγής μπορούν να τροφοδοτήσουν οποιων δήποτε από τις επιλογές παραγωγής.

Επιλογές εισαγωγής δύναμης

• 24VDC, 3A
• 24V, 1.4A σε eth0 (σημείο εισόδου μέσα)

Επιλογές παραγωγής δύναμης

• (Που απαιτείται EdgePoint)
• Παθητικό 24V, σημείο εισόδου 2-ζευγαριού σε eth0-eth4

Ο αριθμός συσκευών που μπορεί να τροφοδοτηθεί εξαρτάται από την κατανάλωση ισχύος των συγκεκριμένων συσκευών και την επιλογή εισαγωγής δύναμης. Παραδείγματος χάριν, εάν παρέχετε 24VDC, 1.25A, κατόπιν εσείς έχουν 30W της δύναμης. Εάν το EdgePoint χρησιμοποιεί 7W (μέγιστη κατανάλωση ισχύος), έπειτα έχετε 23W διαθέσιμο για την παθητική παραγωγή σημείου εισόδου. Παρακαλώ ελέγξτε τις προδιαγραφές προϊόντων για τις τιμές κατανάλωσης ισχύος που χρησιμοποιούν στους υπολογισμούς σας.

Προδιαγραφές
